威創視訊學院

——網絡分布式系統科普專欄之五

威創eCon系統坐席節點采用雙壓縮編碼引擎技術：針對坐席交互操作畫面采用最新一代淺壓縮編碼引擎，適合于高畫質及低時延要求;針對信號窗口預監、回顯畫面采用H.26X壓縮編碼引擎，適合于高壓縮率的互聯網應用場景要求。這項技術使得顯控系統在現有網絡基礎設施上適合于核心業務的高畫質低時延需求，又滿足了海量視頻信號預監回顯的需要。

eCon分布式系統將 IP 接口引入音視頻系統，用高速 IP 設備減少電纜數量、使用現有網絡基礎設施簡化系統設置、利用交互式通信功能實現同步和中央系統管理，是當代技術潮流方向。威創eCon系統雙引擎技術，采用成熟的以太網技術和TCP/IP通信協議，支持高達4K的分辨率，并可在現有成熟網絡基礎設施輕松提供圖形、視頻和USB的IP系統傳輸解決方案。

威創eCon系統雙引擎技術由淺壓縮引擎與H.26X引擎兩大引擎共同組成，同時輸出私有HIPC協議超高清低延時碼流與標準 H.26X碼流。

淺壓縮編碼引擎是一種輕量級壓縮技術，鑒于計算機屏幕內容圖像與視頻監控圖像的特點，結合用戶核心業務的高畫質低時延的需要，采用YUV444、YUV422色度采樣格式，并基于行的熵編碼、基于行的封裝來減少發送緩存以實現低延遲，其輸出私有HIPC協議超高清低延時碼流。其主要特色優勢如下：

◆整體性能低至毫秒級(低于17毫秒)的編碼時延，最低可達行級視頻線延時;

◆最大響應能力，可獲得超低時延響應，非常適合任何延遲關鍵型應用場景;

◆基于恒定比特率，實現可靠的IP視頻傳輸。

H.26X壓縮引擎，相對于淺壓縮編碼引擎而言，是一種深壓縮技術，其常常采用YUV420色度采樣格式，以提供高壓縮率編碼，以適合互聯網傳輸?shù)膸捯蟆?/p>

雙引擎方案，既兼顧了應用中對核心業務高畫質低時延的應用需求，同時又可滿足高壓縮率的互聯網應用場景。相對于傳統的單流解決方案，雙壓縮編碼引擎方案可在現有網絡環境下獲得最高的系統性能。

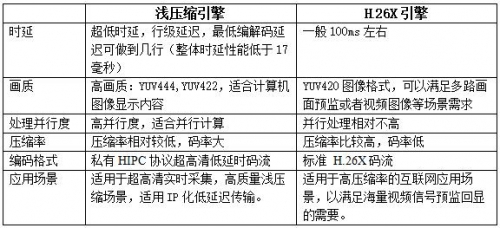

淺壓縮引擎H.26X引擎

時延超低時延，行級延遲，最低編解碼延遲可做到幾行(整體時延性能低于17毫秒)一般100ms左右

畫質高畫質：YUV444,YUV422，適合計算機圖像顯示內容YUV420圖像格式，可以滿足多路畫面預監或者視頻圖像等場景需求

處理并行度高并行度，適合并行計算并行處理相對不高

壓縮率壓縮率相對較低，碼率大壓縮率比較高，碼率低

編碼格式私有HIPC協議超高清低延時碼流標準 H.26X碼流

應用場景適用于超高清實時采集，高質量淺壓縮場景，適用IP化低延遲傳輸。適用于高壓縮率的互聯網應用場景，以滿足海量視頻信號預監回顯的需要。

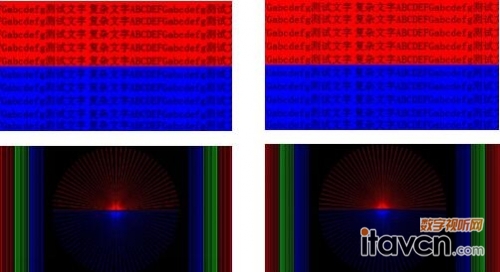

附圖：基于YUV420與YUV444色彩采樣的圖像畫質對比，其中左半部分一組的圖像為YUV420色彩采樣的圖像畫質，右半部分的一組圖像為YUV444色彩采樣的圖像畫質。

(a) YUV420 (b) YUV444

基于YUV420與YUV444色彩采樣的圖像畫質對比圖

（編輯：hxl）
