【中國數字視聽網訊】LED顯示屏控制卡是LED顯示屏的核心部件。LED顯示屏控制器負責接收來自計算機串行口的畫面顯示信息，置入幀存儲器，按分區驅動方式生成LED顯示屏所需的串行顯示數據和掃描控制時序，它又分為同步LED控制卡和異步LED控制卡。

1、同步LED控制卡：

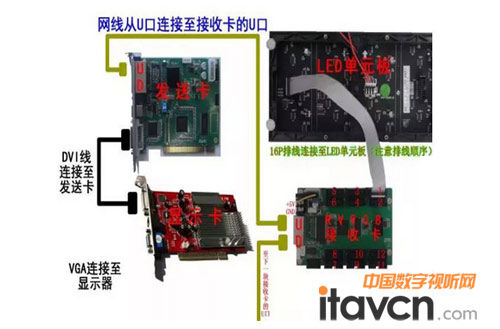

主要用來實時顯示視頻、圖文、通知等。主要用于室內或戶外全彩大屏幕顯示屏。同步LED控制卡系統控制LED顯示屏的工作方式基本等同于電腦的監視器，它以至少60幀/秒更新速率點點對應地實時映射電腦監視器上的圖像，通常具有多灰度的顏色顯示能力，可達到多媒體的宣傳廣告效果。其主要特點是：實時性、表現力豐富、操作較為復雜、價格高。一套同步LED顯示屏控制卡系統一般由發送卡、接收卡、和DVI顯卡組成。

2、異步LED控制卡又稱脫機LED控制卡或脫機卡：

主要用來顯示各種文字、符號和圖形或動畫為主。畫面顯示信息由計算機編輯，經RS232/485串行口預先置入LED顯示屏的幀存儲器，然后逐屏顯示播放，循環往復，顯示方式豐富多彩，變化多樣。其主要特點是：操作簡單、價格低廉、使用范圍較廣。簡易異步LED控制卡只可以顯示數字時鐘、文字、特殊字符。圖文異步LED控制卡除具有簡易控制系統的功能外，最大的特點是可以分區域控制顯示屏幕內容。

隨著LED行業的高速發展，LED顯示屏控制卡市場的需求空間也日益增加，而無線LED控制卡能很好的滿足客戶統一管理，集群發送的市場的需求。比如小區宣傳LED屏，車載屏、政府項目、移動、電信、銀行門頭屏，批量安裝、容易管理、達到無需維護的一個狀態，是用戶最佳的一個選擇。

那么用戶在使用控制卡時，為避免不必要的損失，應注意以下幾個事項：

1、控制卡請保持工作在干燥，相對穩定的環境內，過高的溫度，和濕度，還有灰塵多的環境，對控制卡極為不利。

2、在沒有斷電的情況下，嚴禁插拔串口，以免由于操作不當而損傷計算機串口和控制卡串口。

3、在系統帶電工作時嚴禁調整控制卡的輸入電壓，以免由于調整不當、電壓過高而損傷計算機串口和控制卡串口。控制卡正常工作電壓為5V。調整電源電壓的時候，應該把控制卡拆下，用萬用表測量著緩慢調節。

4、嚴禁控制卡的接地端與顯示屏框架短接，否則顯示屏框架上一旦聚集靜電，極易損傷計算機串口和控制卡串口，造成通訊不穩定，靜電嚴重時會燒壞控制卡和屏體上的顯示單元。因此，在室外屏或通訊距離較遠時，建議用戶一定要使用串口隔離器，以避免因地線回路、浪涌、感應雷擊、熱插拔等惡劣環境對計算機串口和控制卡串口的損壞。

5、必須保證控制卡與計算機串口的正確連線，以免由于輸入信號不正確而損傷控制卡串口和計算機串口。

6、控制卡請勿接在單元板上。要盡量直接引到開關電源上，單元板在工作過程中電壓及其不穩定。會造成控制卡時快時慢，嚴重的不能通信或者程序跑飛需要返修，尤其是U盤控制卡，在電壓不穩定的情況下可能會不能讀盤或者讀盤錯誤。

7、室內，16掃單元板切忌接整屏調試，很多室內單色或者雙色，甚至全彩，再未調試狀態直接接控制卡上電，有可能大面積燒壞單元板后面行掃驅動4953芯片。調試請只接一塊單元板調試，調試完畢拔掉電源，再接控制卡。
