【中國數字視聽網訊】隨著近年來大屏幕顯示用戶的不斷增加，大規模的系統集成顯示也在不斷增多，同時控制幾十塊甚至上百塊屏幕要如何實現?傳統的控制架構已經遠遠無法滿足用戶的需求;伴隨這大數據時代的到來，大量視頻數據的及時處理成了迫切需求，另外，異地調度，互聯互通的需求也愈演愈烈，同時接入系統的信號源類型也越來越多，客戶對拼接處理效率以及安全性能的要求也越來越高，傳統控制方式無法支持超過其容量的信號源，且安全性也存在隱患，在這種大背景下，網絡化、分布式成為拼接系統的發展趨勢。

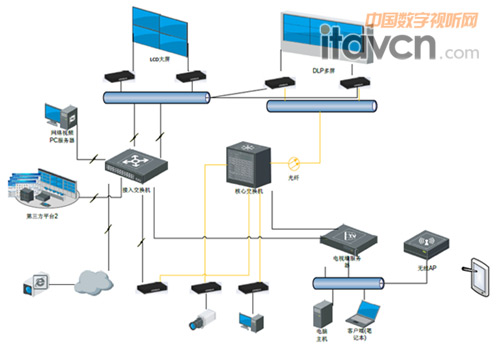

盡管網絡技術飛速發展，帶寬已經由早起的56Kbps，快速發展到10Mbps、100Mbps、1000Mbps，但是針對圖像數據動輒就在3Gbps的超高帶寬還是不能滿足各種需求，目前10Gbps以太網也已經發展成熟，正在越來越多的被應用到高速數據通訊領域，網絡帶寬的提升為高品質視頻信號流網絡化傳輸提供了保障。而傳統的雙絞線傳輸不論在傳輸帶寬、及時性、抗干擾、成本生都存在較大的劣勢，而光纖作為下一代的網絡傳輸介質，將為高速大數據的傳輸保駕護航。正是在這種大背景下，2015年巨洋公司具有前瞻性的推出了基于10Gbps光纖網絡通訊的分布式圖像處理器系統，該系統將在保證圖像無壓縮，高保真圖像質量、減少圖像轉換，保證為目前圖像處理器中最高清晰度的基礎上，進行實時的信號傳輸，從信號源至屏幕顯示，一百米的傳輸過程僅需要20毫秒，將為客戶帶來更加優質的視覺體驗的同時還保持了同步性強，光分布式采用先進的輸入輸出內置雙同步機制，保證了屏與屏之間、信號源與顯示端的良好的同步性，不會產生畫面撕裂現象。

目前光分布式已可廣泛應用于指揮、調度、監控中心、視頻會議，以及電網電力、煤炭礦山、科技廣電、交通、氣象、環保、水利、軍警、金融、煙草、安防、企業、教育、醫療、智慧城市等終端顯示系統信號控制工程。

不僅僅是光纖VATION V-SPIDER巨洋光分布式圖像處理器

光纖不僅僅是光纖：

極致的保證信號質量

圖像的清晰度與否與每個像素有著密不可分的關系，直通信號采用的是24位數據的傳輸以及顯示，所以該類型圖像還原最好，無損失的。而圖像處理器由于經過了比如圖像的分包、組包、縮放等處理，所以圖像質量是不如直通信號的，而我公司所研發的光分布式處理器，10G的帶寬保證了圖像原始數據的傳輸，所以分辨像素不受任何影響。而光纖的傳輸速率可以達到10Gbps，圖像質量與直通的信號相差無幾。另外，我公司所研發的光分布式產品，可直接嵌入顯示單元內控制盒中，直接對光信號進行解析，將信號的損失減小到最低，從而保證了信號的質量。

隨著大屏行業不斷地深入、使用規模不短擴大，在圖像處理器方面經過了基于PC架構的插卡式外置圖像處理器、FPGA集中式外置圖像處理器、分布式外置圖像處理器、內置圖像處理器等幾個階段;

PCI-E架構的插卡式外置圖像處理器，由于它的所有數據運算都是依賴于CPU，所以CPU的好壞決定了系統運行速度的快慢從而影響到信號的刷新速率，采集輸出的多少取決于PCI-E插槽，從而導致了不能做規模較大的項目;

FPGA集中式圖像處理器，該處理器的優點是解決了大規模項目的問題，但它的最大問題在于不能提供動態地圖和因為固定箱體導致的擴展問題，由于目前主流的DVI、VGA線纜傳輸距離都比較近，靈活性較差，而且FPGA集中式圖像處理器的數據運算都是依賴于交換背板，交換背板出現故障，則整個圖像處理器無法正常工作。

分布式圖像處理器，主要采用了JPEG與H264兩種編解碼方式。首先 JPEG編解碼主要針對的是靜態圖片的編解碼，它的圖像質量相對較高，在文字周邊會有虛影現象，網絡傳輸帶寬占用率高。 H264的編解碼處理器，對靜態圖片尤其是文字效果略差，其中JPEG方式的處理器基本采用FPGA設計，H264基本采用DSP設計，為了可以更好的還原圖像，我公司所研發的光分布式結合兩種處理器的架構，采用了FPGA+DSP的設計思路，在保證靜態圖像的前提下，又對網絡攝像頭數據進行有效的兼容。10G光纖可以無壓力的進行零壓縮的傳輸，保證了像素點的無損失，高清晰度的體現為用戶帶來清晰畫面的同時，保證了信號的刷新效率。另外，將內置圖像處理器與外置圖像處理器相結合，減少了信號在傳輸過程中的頻繁的數模轉換，提升了數據傳輸效率，降低了圖像數據的損失。
