【中國數字視聽網訊】信息化是當今世界發展的重要趨勢，信息技術的高速發展，以前所未有的速度推動著世界新軍事革命向前邁進，信息已成為軍事領域最活躍的因素。武警部隊是國家武裝力量的重要組成部分，擔負著維護國家安全和社會穩定的神圣使命，新軍事變革風起云涌，給武警部隊的信息化建設提出了新的挑戰，加快武警部隊信息化建設，提高部隊在現代條件下執行任務的能力，是適應時代發展大勢的正確選擇，是推進武警部隊現代化建設的必由之路。

走進山西武警總隊的指揮中心便能感受到濃濃的信息化建設氣息，市政府等重要執勤點、各大主干道、交通要道都清晰地顯示在大屏幕拼接屏上，如何運用信息技術提高“處突”能力？山西武警總隊著力打造可擴展的信息化指揮中心，加強了山西武警總隊信息獲取、信息傳輸和信息處理能力，使指揮中心對突發事件現場情況和處置進程能夠?qū)崟r(shí)掌握和控制，實現在動態條件下對部隊實施高效可靠指揮。

在指揮中心大信息量、高數據流以及多路監控業務需求的情況下，大屏幕組合顯示系統能夠靈活方便地提供一個內容豐富、準確高效的信息圖像顯示平臺，一個貼近實戰需要的綜合信息顯示界面，能夠?qū)Ω鞣N視頻信號、網絡資源和相關資訊進行實時的監控和智能化管理，使監管人員能及時提出預案、方案和決策意見，確保指揮系統的決策、命令能夠穩妥迅速地傳達執行并反饋，從而保證整個指揮系統具有聯動性、高效性、完整性。

本方案是針對指揮中心對大屏幕顯示系統的需求特點，由山西武警總隊攜手寧波GQY視訊股份有限公司共同精心設計，建設的一套技術先進、功能完善、性能穩定、安全可靠、操作方便、擴展方便、性價比高的大屏顯示系統。山西武警指揮中心由作戰指揮中心、作戰勤務值班室、后勤部值班室、政治部值班室組成，根據各部分的不同職能，量身打造了不同的大屏幕顯示系統。

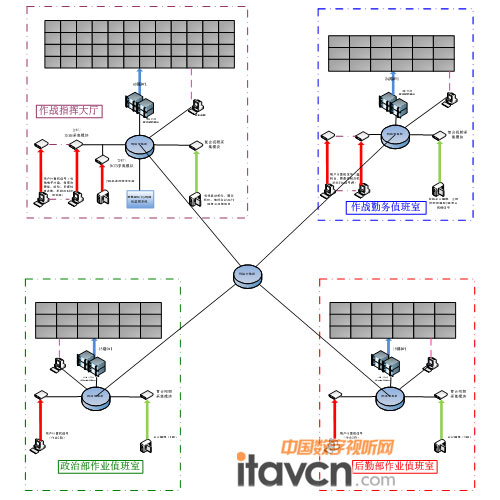

系統結構圖

作戰指揮中心是總隊進行處突指揮工作的核心場所，是全總隊各類信息的匯聚點，是部隊信息上傳、下達的中繼點。該平臺具備強大的實時決策、指揮調度功能，通過計算機信號、網絡信號、監控視頻、高清會議等的接入，完成突發事件的實時監控、指揮調度、音視頻交流等。此套大屏幕顯示系統采用一套4行12列67英寸LED光源高清DDSP-67E投影單元組成，采用美國TI公司最新的0.95英寸12°LVDS(SXGA+,1400×1050分辨率)DMD芯片，是目前背投拼接領域分辨率最高的一款顯示芯片，具有超高分辨率、高清晰度、高對比度等顯示特點，畫面能夠以M×N方式任意縮放、漫游、疊加，小于0.5mm拼縫使復雜的顯示圖像不會產生畫面錯位現象，完全適用于作戰指揮中心高分辨率、高速GIS地理信息、高清監控視頻、視頻會議對顯示終端的要求。

作戰指揮中心大屏幕顯示系統結構圖

其他三個系統主要用于作戰勤務值班、后勤部值班、政治部值班，輔要功能為舉辦臨時會議、商討決議等，根據職能要求，GQY在山西武警總隊信息可視化管理綜合解決方案中設計了三套液晶拼接屏，均由3行6列46英寸LPD-46A液晶顯示單元組成，能夠通過選擇切換的形式將視頻圖像或計算機畫面顯示出來，在液晶拼接顯示墻上任意位置、任意大小以窗口形式顯示，或者放大至全屏顯示。

作戰指揮中心大屏幕顯示系統原理圖

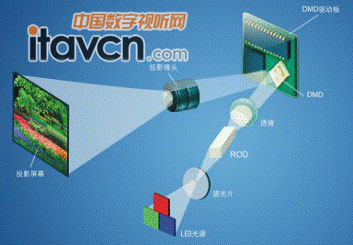

LED光源

LED光源投影是7×24控制室顯示的未來趨勢，將取代傳統的汞燈系統。相對于傳統汞燈，此項全新技術具備眾多優勢。采用LED光源壽命長達６萬小時，省去燈泡、色輪等傳統耗材，使得維護異常簡單；同時LED光源自發光以及高色域的特點，也使得DLP拼接單元的色彩表現更上一層樓。

網絡分布式結構

系統采用網絡分布式結構，即所有的信號源均先進行網絡編碼，通過交換機接入IPW-S200多屏拼接控制器，具有海量信號接入能力，不同的大屏幕顯示系統由多臺輸出設備連接，并提供所有信號源的解碼顯示。無論是復合視頻信號還是各類計算機信號、流媒體信號，均可通過網絡編碼方式輸入控制器，使其具有強大的輸入信號擴展能力。當需要增加新的信號時，只需增加新的信號采集模塊即可連入網絡即可完成新信號在大屏幕上的顯示。

同時系統信號集中在指揮中心采集，各種信號可由指揮中心通過網絡傳至其他三處分控中心，布點方便，極易擴展。

統一控制

系統具有靈活的控制，所有的拼接處理設備由統一的IpRemote控制軟件統一管理，控制器采用了純網絡的架構設計，故在同一網段的任意一臺計算機均可以通過IE瀏覽器輸入用戶名和密碼來實現對大屏幕的控制，并通過IpRemote大屏幕控制軟件管理所有的信號源，可對信號源進行添加、刪除、排序、預覽、縮放、拖動漫游等操作，也可對矩陣、視頻服務器等設備進行控制和管理，故網絡上的任意一臺計算機均可以作為大屏幕的控制電腦，與傳統方式需要專設一臺控制電腦控制大屏幕相比，其控制的靈活性、便捷性大大增強。

山西武警總隊指揮中心的建設，是從適應中國特色新軍事變革和部隊?wèi)?yīng)急救援指揮需要出發，應急指揮中心實現真正意義上的“勤務管理可視化、指揮控制實時化、教管訓保網絡化、機關辦公自動化”，切實提高部隊?wèi)?zhàn)斗力，使首長做到“運籌帷幄之中，決勝于千里之外。”
