隨著大屏幕拼接墻在商業用途的廣泛運用，拼接技術的市場日趨寬廣，在這潛力無限的行業里，DLP技術一直以一家獨大的姿態占據著拼接市場，但是與此同時，異軍突起的LCD視頻拼接技術已經不容忽視，它正在以迅猛的速度搶占著拼接市場。

       DLP是“Digital Lighting Progress”的縮寫。它的意思為數字光處理，也就是說這種技術要先把影像訊號經過數字處理，然后再把光投影出來。它是基于德儀公司開發的數字微反射鏡器件—DMD來完成顯示數字可視信息的最終環節，而DMD則是Digital Micromirror Device的縮寫，字面意思為數字微鏡元件，這是指在DLP技術系統中的核心——光學引擎心臟采用的數字微鏡晶片，它是在CMOS的標準半導體制程上，加上一個可以調變反射面的旋轉機構形成的器件。

       說得更具體些，就是DLP投影技術是應用了數字微鏡晶片（DMD）來做主要關鍵元件以實現數字光學處理過程。其原理是將光源藉由一個積分器（Integrator），將光均勻化，通過一個有色彩三原色的色環（Color Wheel），將光分成R、G、B三色，再將色彩由透鏡成像在DMD上。以同步訊號的方法，把數字旋轉鏡片的電訊號，將連續光轉為灰階，配合R、G、B三種顏色而將色彩表現出來，最后在經過鏡頭投影成像。

       在LCD拼接還沒有凸顯的時代，DLP拼接一直以絕對的王者姿態雄踞著大屏幕拼接墻幕領域，LCD 09年的快速成長，已然讓它在一枝獨秀的拼接領域分得一杯羹，20%的市場占有率和迅猛的前進態勢，也在向DLP拼接的王者地位發起沖擊，究竟是什么原因能讓LCD拼接如此迅速崛起？讓我們一起去發掘一下吧。

        LCD 液晶顯示器是 Liquid Crystal Display 的簡稱，LCD 的構造是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面。LCD由兩塊玻璃板構成，厚約1mm，其間由包含有液晶材料的5μm均勻間隔隔開。因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光，所以在顯示屏兩邊都設有作為光源的燈管，而在液晶顯示屏背面有一塊背光板（或稱勻光板）和反光膜，背光板是由熒光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。

        背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。液晶層中的液滴都被包含在細小的單元格結構中，一個或多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓而改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。

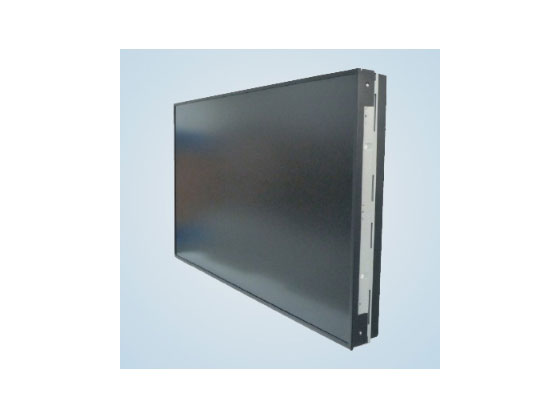

        LCD拼接（液晶拼接）是繼DLP拼接、PDP拼接之后，近幾年興起的一項新的拼接技術，LCD液晶拼接墻具有低功耗、重量輕、壽命長（一般可正常工作5萬小時）、無輻射、畫面亮度均勻等優點，但其最大的缺點就是不能做到無縫拼接，對顯示畫面要求非常精細的行業用戶來說，稍微有點一遺憾。由于液晶屏在出廠時就會有一條邊框，液晶拼接起來就會出現邊框(縫)，如單個21寸的液晶屏的邊框一般有6-10mm，兩個液晶屏接起來的縫就有12-20mm。為了減少液晶拼接的縫隙，目前業內有幾種做法，一種是窄縫拼接，另一種是微縫拼接，微縫拼接即廠商將買回來的液晶屏的外殼拆掉，將玻璃與玻璃之間進行拼接，但這種做法的風險性較大，如果液晶屏拆的不好，會損害到整個液晶屏的品質，目前國內有極少數廠商使用這種方法。此外，2005年后，三星推出了拼接專用液晶屏——DID液晶屏，DID液晶屏是專為拼接而設計的，在出廠時就把其邊框做的很小（目前，液晶拼接行業已經把雙邊拼縫做到了6.8mm）。

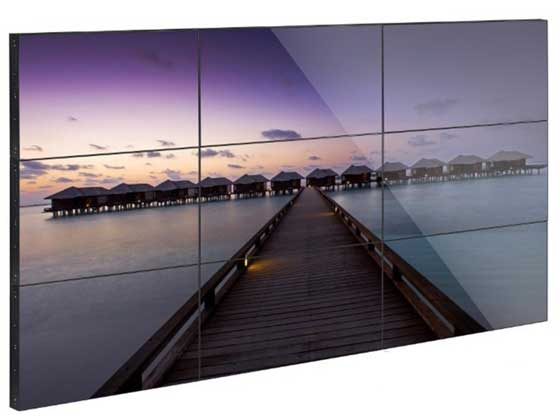

         液晶拼接幕墻既可以采用小屏拼接、也可以采用大屏拼接；既可以一對一單屏拼接，也可以一對M×N整屏拼接；還可以大小屏混合拼裝。液晶拼接幕墻，可以因應客戶的不同需求，打造個性化系統，提供不同的實施方案和技術支持。這樣具有伸縮空間的選擇方式，應該是客戶選擇他的一個重要原因吧。

        液晶拼接幕墻采用高可靠性的DID液晶屏，其中40″重量只有12.5KG，功耗150W，液晶獨特的顯示原理、全數字化的驅動系統，以及利用工程流體力學設計的空氣渦流散熱方法，確保了幕墻的高可靠性和穩定性，同時全鋼的幕墻機架和合理的工藝設計，使設備既無輻射也不受外界電磁場的干擾，穩定可靠。相對于DLP和PDP，液晶的使用壽命是非常長的，而且發熱量不大，故障率很低。PDP等離子易產生等離子烙印，其動態顯示壽命可能可達幾萬小時，但在顯示高亮度靜態圖像時，則可能在五千小時后便會出現屏幕灼傷；而DLP的燈泡壽命僅有三千至五千小時，因此，建議在需要24小時連續使用的安防監控大屏拼接幕墻的選擇上，應盡量考慮選擇液晶拼接幕墻，以提高使用效率，降低使用成本和維護成本。

        總體來看，功能上LCD顯示屏在平板顯示技術中一枝獨秀，其厚度薄、重量輕、低能耗、長壽命、無輻射等優點以及各項關鍵性能指標的優秀表現，已使它成為發展主流，前景看好。價格上看考慮系統的經濟性，就不能不提性價比，只有在高性能、高質量的前提下，系統的經濟性才有意義。

       LCD顯示屏大屏幕顯示系統，以其優異的性能，合理的價格在國內外受到了廣泛的歡迎。但是為什么這么突出的優勢，在如今的大屏幕拼接領域還未能真正打敗DLP技術呢，LCD最大的劣勢在此時也暴露無遺，相比DLP3MM左右的拼接縫隙，LCD拼接技術一直在這個領域處于明顯劣勢，但是今年下半年，三星SDI主導的DID拼接顯示屏幕面板實現了最低整機6.7毫米的雙邊拼接接縫，液晶拼接單元接縫技術指標較上一代產品提升超過70%。同時，液晶拼接產品3毫米雙邊厚度的顯示單元的量產也被排上議事日程，可能在2010年正式面世。液晶拼接產品接縫技術的顯著提升，擴大了液晶產品的使用范圍，液晶拼接產品開始全面進入主流應用市場。

        已經在大屏幕拼接行業迅猛發展的LCD拼接技術，在拼接縫隙的問題解決之后，不難看出，將來的大屏幕拼接行業，LCD定有一片更廣闊的天空。

（編輯 小開）
