【中國數字視聽網訊】前言：隨著時代的前進，科學技術的發展，軍隊、武警、公安等行業對指揮調度系統有了新的需求，而我們在做音視頻方案的設計時既要領先這個行業，又要適應未來的發展方向。指揮調度系統的穩定和安全是項目建設的重要一環，而具備指揮調度系統的應急備份機制是至關重要的。所以，CREATOR快捷光網雙備份系統應運而生。

一、什么是光網雙備份系統?

傳統的指揮中心系統多采用一套混合矩陣為核心接入周邊各種信號，就算是市面上的備份系統也只是進行了核心切換處理的備份，備份不全面，那如果遇到突發情況，線路出現故障該怎么辦?

CREATOR快捷基于A/V音視頻處理技術和I/P網絡通訊技術的融合，推出針對公安，部隊指揮區中心音視頻調度的解決方案：光網備份。CREATOR光網雙備份系統不僅實現了對信號切換系統設備的備份，而且從信號源到核心切換設備再到顯示設備的整體備份，不僅解決了核心切換矩陣的備份，更是杜絕了信號源到顯示終端的安全隱患。

二、光網雙備份系統可用于哪些項目的建設?

光網雙備份系統可應用于一些大型的指揮中心、部隊行業、重要的國家會議及軍事會議室的音視頻系統的建設，使得項目不會由于線路、設備等問題導致A/V系統的崩潰，而出現黑屏，信號延遲等故障問題，從而影響系統的正常使用。信號源、矩陣、大屏的三重備份，三重保障，大大增強了會議的安全性、可靠性和穩定性。

三、最人性化的解決方案

系統設計充分考慮到實用、便捷、穩定性。以一套包括矩陣、光網雙模發送器的光網雙備份系統為核心，實現信號互聯互通、自由調度功能。

光網切換系統具備音視頻切換功能，傳輸功能，視頻拼接處理功能。這些功能的操作體驗都可以集成在一臺客戶端上，僅需要在客戶端部署一套中控軟件即可對指揮中心所有系統進行可視化觸控操作。

作為指揮大廳的核心部分，光網雙備份系統是怎么來進行備份工作的呢?

雙備份方式有二種：信號源端備份、系統融合備份。

雙備份方式有二種：輸入+矩陣雙備份;輸入+矩陣+輸出雙備份。

信號源端的備份：

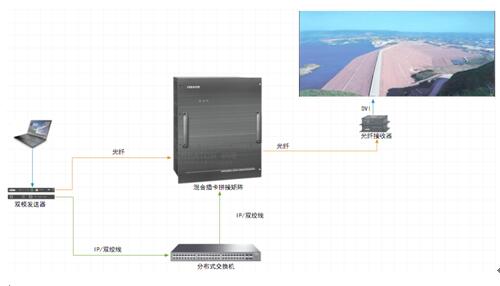

如上圖：筆記本HDMI輸出到雙模發送器，雙模發送器分別以光纖和IP網絡的方式傳輸到矩陣，當矩陣的光纖輸入端有故障或者光纖線路中斷時，可直接調用通過IP方式備份的信號到大屏。可以通過配合中控指令在觸屏上實現一鍵啟用應急備份。

在指揮中心主要用來備份各個工作站電腦信號和攝像球機信號的接入。

系統融合備份：

信號源-矩陣-拼接屏

信號源-矩陣前端的備份：筆記本輸出到雙模發送器分別以光纖和IP網絡的方式傳輸到PRO矩陣，PRO矩陣拼接上大屏顯示。當矩陣的光纖輸入端有故障或者光纖線路中斷時，可直接調用通過IP方式備份的信號到大屏。

信號源-拼接屏的備份：相當于是PRO矩陣和分布式系統的互為備份到顯示屏。

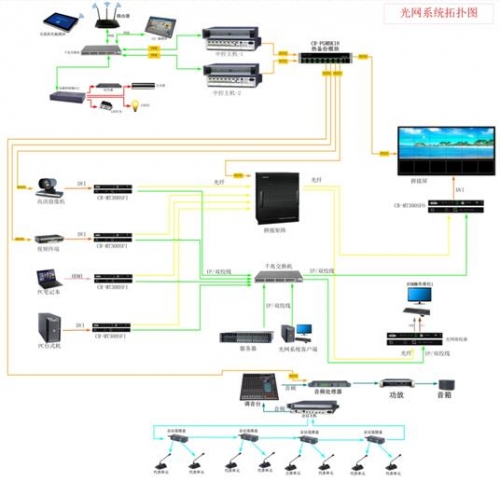

整體拓撲圖：

四、系統優勢

1、備份安全穩定有保障

整個信號傳輸過程中在各個環節都得到了雙備份保障，光纖系統與網絡系統相互相成，互相銜接，使得各種大中型視頻會議中有力保障了音視頻設備運行的可靠性，穩定性和安全性，不需要擔心信號源、傳輸鏈路和大屏顯示出現任何故障而無法排除的可能性。

2、一鍵應急

在指揮中心日常運行中，如系統出現異常，需啟用應急備份機制。無需任何專業操作，用戶只用在觸屏上按下“啟用應急備份”按鈕即可快速的啟動備份應急，可快速應對指揮中心的突發性事件。

3、分組備份

光網備份系統可以根據用戶的業務需求劃分備份分組，比如把會議視頻分組，監控視頻分組，值班PC分組，指揮區PC分組等，如某個分組數據異常，只用啟用該分組備份即可。

4、拼接場景同步

光網備份系統會實時讀取當前拼接場景的信息，進行主系統和備份系統信息同步處理，因此在系統啟用應急備份后，不會改變原來拼接場景布局，不會出現信號錯亂現象。

CREATOR快捷光網雙備份系統是一套整合矩陣與分布式的切換系統，把專業的音視頻等多媒體信息深入、融合，實現多區域、多應用的互聯互通。CREATOR快捷以其專業而強大的研發團隊及銷售技術工程師，針對各行各業的各種需求，進行針對性的定制開發，確保更全面的貼合在實際場景中的應用要求，提供更專業、高效的解決方案。
