【中國數字視聽網訊】Patrick Cazeles不僅是一名電子工程師，同時也是一名音響發燒友，從2002年開始癡迷于各種高保真的音響，直到2004年他開始轉向FPGA的開發并且一直期望著自己設計實現一個高端的音響系統。2014年距離Xilinx首次推出Zynq系列SoC器件后，Patrick Cazeles一直在嘗試研究各種Zynq板卡來實現他的音響系統，開始他采用安富利推出MicroZed SoM模塊，后來又轉換為基于Zynq的Parallela高性能計算板卡，現在它采用低成本的Snickerdoodle板卡(同樣是基于Zynq Z-7020 SoC器件)實現了自己的高保真音響系統Zyntegrated。

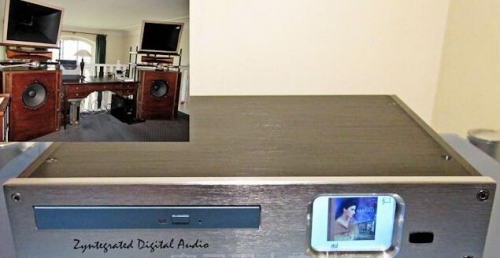

圖1：音響發燒友Patrick Cazeles自己搭建的音頻播放系統Zyntegrated

Zynq SoC幾乎實現了Zyntegrated系統的所有功能，從接口到音頻源(可作為SATA CD播放器或者插入SD卡)。從上圖我們可以看到它還集成了一個帶觸摸功能的LCD液晶屏，用戶可以通過這個屏幕來切換歌曲等功能，此外還能接受SPDIF數字音頻輸入，驅動八個D級音頻放大器，這部分功能主要是靠Zynq SoC的可編程邏輯資源實現的，涉及到帶通濾波和低通濾波算法的實現。

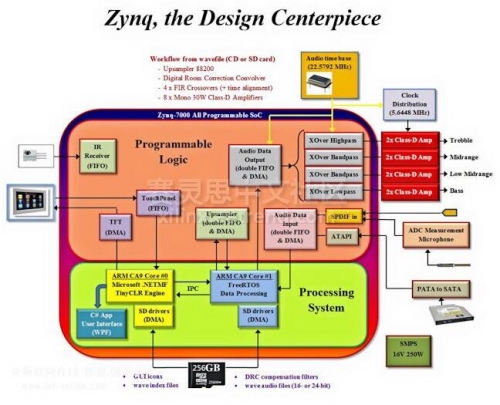

圖2：Zyntegrated系統模塊設計圖

Zyntegrated視頻介紹：

從上面的視頻中我們發現Zyntegrated不僅具有強大的功能，同時還設計的美觀的金屬外殼，可以稱得上是一款工業級的產品了，Patrick Cazeles將自己的專業與愛好進行了很好的結合，其實近幾年來開源硬件的不斷出現給很多愛好者搭建了很好的平臺來實現自己的設計想法，可以說Arduino的誕生是開源硬件發展史上的一個里程碑，開源硬件不僅性價比高，同時在硬件和軟件方面都給開發者預留很大的發揮空間。

Xilinx Zynq SoC全可編程系列集成了ARM處理器的軟件可編程性與FPGA的硬件可編程性，不僅可實現重要分析與硬件加速，同時還在單個器件上高度集成 CPU、DSP、ASSP 以及混合信號功能。目前Zynq-7000 系列包括單核 Zynq-7000S 器件和雙核 Zynq-7000 器件，是單位功耗性價比最高的全面可擴展的 SoC 平臺，可充分滿足用戶的應用需求。
