【中國數字視聽網訊】廣東高云半導體科技股份有限公司(以下簡稱“高云半導體”)今天宣布推出基于中密度晨熙家族的GW2AR系列FPGA芯片的LED顯示屏控制系統開發設計解決方案，包括：開發板、相關IP軟核及參考設計等完整解決方案。

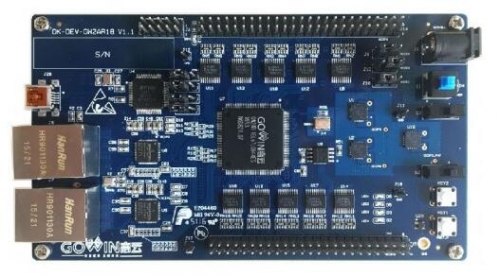

開發板采用了FPGA器件與千兆以太網接口、64兆位SDRAM相結合的架構，并具有RJ45接口內嵌千兆網絡變壓器，可為L(zhǎng)ED行業用戶提供集成度高、工作性能好的硬件開發平臺，同時，該開發板中GW2AR-18 FPGA器件采用了LQFP144封裝形式，內部集成了SDRAM，進一步降低了該硬件平臺的應用成本。

高云半導體IP研發部高級經理高彤軍先生介紹說：“該LED顯示屏控制系統開發設計解決方案為用戶提供了簡化設計、降低成本的參考設計，包括：SDRAM控制器IP軟核和千兆以太網接口，其中SDRAM控制器IP軟核可幫助用戶實現SDRAM存儲芯片的數據讀寫功能，滿足LED使用需求，接口可達到166MHz以上的讀寫速率;以太網接口控制器實現了以太網接口數據傳輸功能，能夠完成以太網數據收發、校驗、流量控制、數據緩存等功能，為L(zhǎng)ED應用和開發提供了完整的參考設計，幫助用戶盡可能縮短產品開發周期。”

“LED開發設計解決方案是高云半導體針對LED行業當前應用現狀，在芯片存儲功能、數據讀寫、數據傳輸?shù)确矫鎸�為行業用戶定制了參考設計，”高云半導體市場部總監沈?yàn)槠湎壬�這樣說，“該方案所采用的GW2AR系列FPGA器件具有集低功耗、高性能、多用戶I/O、豐富用戶邏輯資源為一體的特性，并集成了大容量的SDRAM，整體解決方案的推出旨在降低產品開發風險，能夠幫助用戶更好實現產品創新。”

LED開發板組成結構及特性如下所示：

1. GW2AR-18 FPGA芯片

采用LQFP144封裝

117個用戶I/O

LUT4數為20,736

S-SRAM容量為41,472bits

B-SRAM容量為828Kbits

SDRAM容量為64Mbits

4PLL + 4DLL

支持多個數據流文件配置(Multiboot)及遠程升級

支持128位密鑰及加密數據流文件(Encryption)配置

支持壓縮格式的數據流文件(Compression)配置

支持1.0V核電壓

2. 2個千兆以太網接口

3. 22路RGB輸出

4. 3路DC/DC變換電路

5. USB和JTAG下載電路

6. 64Mbits SPI Flash存儲模塊

7. 50MHz時鐘晶振
