【中國數字視聽網訊】您的關注，就是我們產品前進的方向!

如何解決視頻大帶寬、遠距離，高低溫環境……;如何為客戶最大化的節省投入成本，提升使用體驗，都已深深的注入大華無線產品血液中，并不斷提供更多適用于安防行業的功能與特性。

實打實的為您解決：平安鄉鎮、電梯、景區、工業園區、智慧城市、碼頭等等場景布線難題，達到有線相同效果的同時，無線【空間接口】彌補有線部署周期長、人員成本高、靈活性差等不足。

大華推出V-WIFI 打造安防視頻傳輸領先品牌

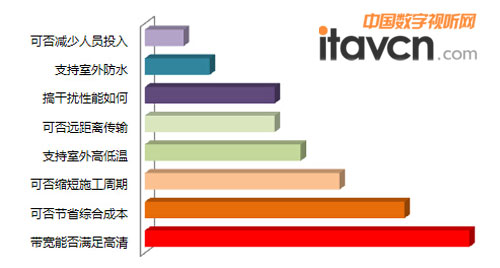

如圖總結出關注頻率最高8項問題，大華V-WIFI已全部解決，并大規模在項目中長期使用

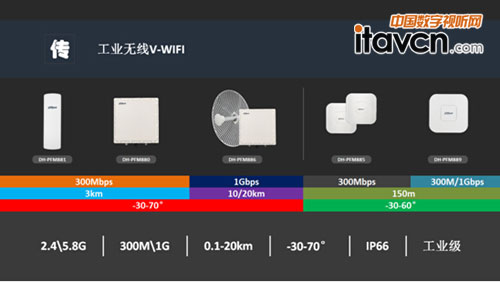

大華V-WIFI家族

大華V-WIFI家族已全面覆蓋室外3-20km遠距離，同時提供300Mbps-1Gbps無線超大帶寬，涵蓋以DH-880/881系列為代表的3km，DH-PFM886系列為代表的10-20km無線傳輸設備。

室內提供單頻300Mbps和雙頻1Gbps，兼顧辦公AP與視頻無線雙項任務，同時細化到電梯專用點對點免配即插即用類極致化產品，提供全方位的無線服務。

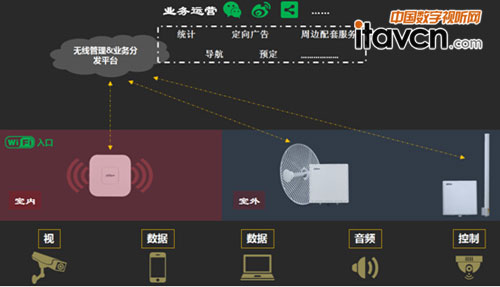

大華V-WIFI業務整合

WIFI入口的整合后續，將實現產品的云端化帳號分組管理，實現AC云端化，最大化簡化管理的難度，實現隨時隨地管理目標。另定制化業務系統，實現內容與業務結合，解決定向內容推送需求，達到“便管便民”效果。

組網方式

無線基本組網方式

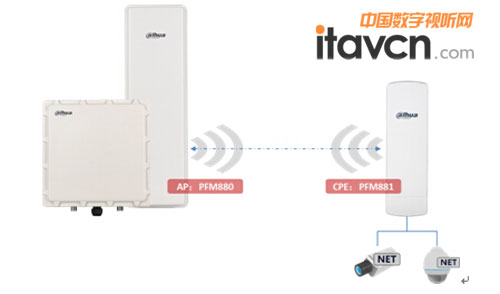

Ø 無線點對點組網

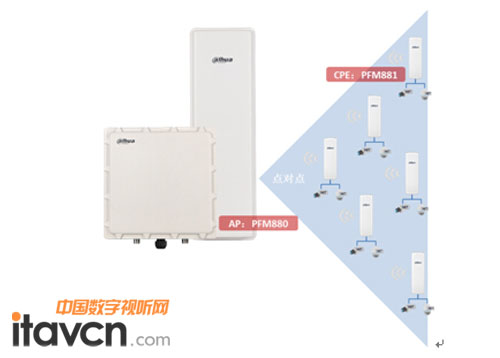

Ø 無線點對多點組網

一臺DH-PFM880建議最多接入15臺攝像機。

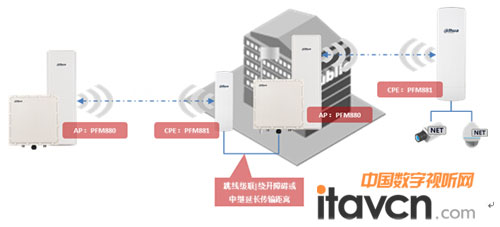

Ø 無線中繼傳輸組網

 中繼方案可以有效解決建筑物遮擋或實現延長傳輸距離。

Ø 無線AP全向覆蓋組網

 通過部署數量較多的AP，以滿足無線的覆蓋需求，室內放裝型都是小功率的(發射功率一般100～200毫瓦)。

 802.11ac直接覆蓋方案：所有AP全部采用雙頻802.11ac產品，配合雙頻802.11n/ac網卡及千兆POE交換機，打造一個高帶寬、廣覆蓋、密接入無線網絡，符合應用需要。

典型應用

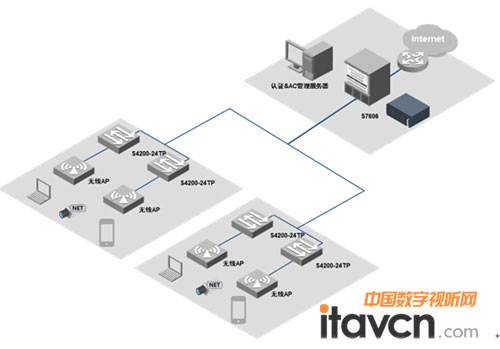

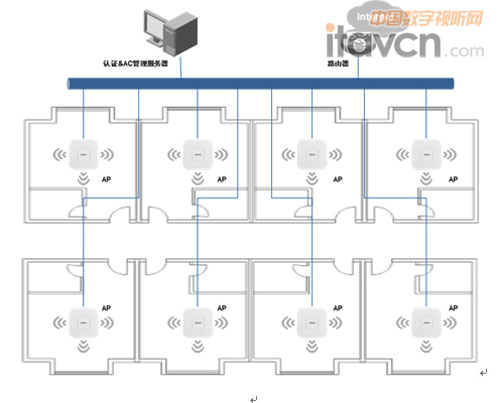

① 室內樓宇無線辦公+監控AP覆蓋

Ø 本方案關鍵亮點：

 無線加有線系統，搭建基于V-WIFI(瘦AP)二層局域交換系統，可實現電腦數據、手機數據、視頻、音頻、報警等各類以太網封裝數據傳輸。

 無線AP(DH-PFM889-IM雙頻11AC、DH-PFM889-I單頻11n)，360°全向150m半徑覆蓋。

 采用DH-S4200-24TP千兆POE交換機進行AP供電，并實現數據交換。

 采用認證服務器系統，實現無線上網安全管控，并通過路由實現外網訪問。

 采用DH-PFM880-AC無線控制系統，實現全網無線AP可視化管理。

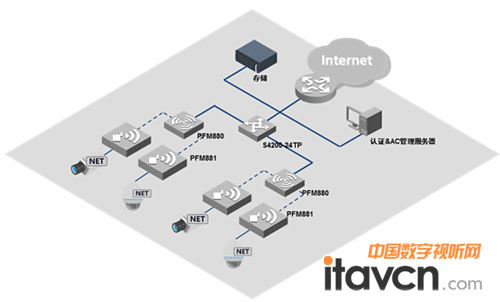

② 室外密集分布場景(≤3K半徑)無線部署方案

Ø 本方案關鍵亮點：

 CPE(DH-PFM881)通過跳線與攝像機連接，采用TCP/IP標準，實現攝像機+CPE無驅組合(CPE如同攝像機外置遠程無線網卡)，不受廠家私有協議約束。

 PTMP(DH-PFM880)與CPE(DH-PFM881)實現點對多點無線遠程連接，實現3km半徑內無線局域專網組網，最大帶寬3Mbps;根據現場情況，采用蜂窩無線布置4臺PTMP進行360°無線覆蓋(單臺PTMP設備為水平90°)。

 無線加有線系統，搭建基于V-WIFI(瘦AP)二層局域交換系統，可實現數據、視頻、音頻、報警等各類以太網封裝數據傳輸。

 采用DH-PFM880-AC無線控制系統，實現全網無線AP可視化管理。

 采用DH-S4200-24TP千兆POE交換機進行AP供電，并實現數據交換。

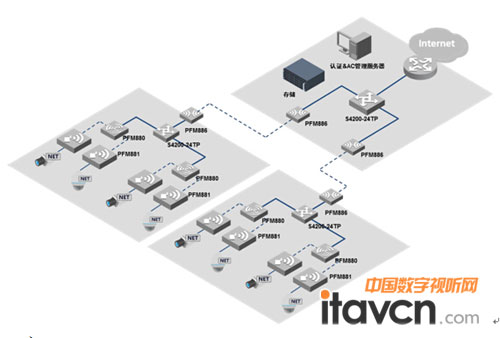

③ 室外遠距離場景(≥3KM半徑)無線部署方案

Ø 本方案關鍵亮點：

 CPE(DH-PFM881)通過跳線與攝像機連接，采用TCP/IP標準，實現攝像機+CPE無驅組合(CPE如同攝像機外置遠程無線網卡)，不受廠家私有協議約束。

 PTMP(DH-PFM880)與CPE(DH-PFM881)實現點對多點無線遠程連接，實現3km半徑內無線局域專網組網，最大帶寬3Mbps;根據現場情況，采用蜂窩無線布置4臺PTMP進行360°無線覆蓋(單臺PTMP設備為水平90°)。

 多臺PTMP與PTP(DH-PFM886)通過統一連接到交換機;數據通過PTP發送端回傳至中心PTP接收端，同時匯聚到核心交接機，最終進行存儲或實時閱覽。

 無線加有線系統，搭建基于V-WIFI(瘦AP)二層局域交換系統，可實現數據、視頻、音頻、報警等各類以太網封裝數據傳輸。

 采用DH-PFM880-AC無線控制系統，實現全網無線AP可視化管理。

 采用DH-S4200-24TP千兆POE交換機進行AP供電，并實現數據交換。

訂購信息

型號	描述
室外客戶端設備
DH-PFM881	中文大華5.8G 3KM  CPE，室外防水、制式/協議：802.11 a/n、TDMA，2*RJ45 100M電口，無線最大帶寬300Mbps，覆蓋角度（H：15度；V：40度），工作溫度：-30~70°，標配：PoE(24V POE)
DH-PFM881C	中文大華5.8G 3KM  CPE，室外防水、制式/協議：802.11 a/n、TDMA，2*RJ45 100M電口，無線最大帶寬300Mbps，覆蓋角度（H：15度；V：25度），工作溫度：-30~70°，標配：PoE(24V POE)
室外基站設備
DH-PFM880	中文大華5.8G 3KM AP，支持IP66，制式/協議：802.11 a/n、TDMA，1*RJ45 1000M電口，無線最大帶寬300Mbps，覆蓋角度（H：90度；V：15度），工作溫度：-30~70°，標配：PoE(48V POE)
DH-PFM880E	中文大華5.8G 5KM  AP，支持IP66，制式/協議：802.11 a/n/ac、TDMA，1*RJ45 1000M電口，無線最大帶寬1Gbps，覆蓋角度（H：90度；V：15度），工作溫度：-30~70°，標配：PoE(48V POE)
DH-PFM880-M	中文大華雙頻AP，2.4G 150m全向覆蓋，無線最大帶寬300Mbps，5.8G遠程上行5km，無線最大帶寬1Gbps，制式/協議：802.11 a/n/ac、TDMA，1*RJ45 1000M電口，工作溫度：-30~70°，標配：PoE+(48V POE)
全向室內AP
DH-PFM889-I	中文大華2.4G AP，制式/協議：802.11 a/n、TDMA，1*RJ45 1000M電口，無線最大帶寬300Mbps，工作溫度：-10~50°，標配：PoE+(48V POE)
DH-PFM889-IM	中文大華雙頻AP，制式/協議：802.11 a/n、TDMA，1*RJ45 1000M電口，無線最大帶寬300Mbps，工作溫度：-10~50°，標配：PoE+(48V POE)
遠距離PTP設備
DH-PFM886-10	中文大華5.8G 10KM點對PTP，制式/協議：802.11a/n/ac、TDMA，1*RJ45 1000M電口，無線最大帶寬1Gbps，覆蓋角度（H：11度；V：11度），工作溫度：-30~70°，支持室外防水IP66，標配：PoE+(48V POE)
DH-PFM886-20	中文大華5.8G 20KM點對PTP，制式/協議：802.11a/n/ac、TDMA，1*RJ45 1000M電口，無線最大帶寬1Gbps，覆蓋角度（H：6度；V：6度），工作溫度：-30~70°，支持室外防水IP66，標配：PoE+(48V POE)
電梯專用定向PTP
DH-PFM885-I	中文大華2.4G AP，制式/協議：802.11 a/n、TDMA，3*RJ45 100M電口，無線最大帶寬300Mbps，工作溫度：-10~50°，標配：PoE(24V POE)
無線中心控制軟件
DH-PFM880-AC	無線中心控制器，支持大華全系無線設備集中化管理，配置分發等，基礎版本，軟件包方式提供
配套系列
DH-PFM901	12V無線設備合路器,1*RJ45 LAN，1*RJ45 POE（主要配合太陽能供電）
DH-PFM450	饋線防雷器，支持5.8G無線信號防雷
DH-PFM390	中文大華5.8G WLAN無線設備配套24VPOE電源模塊
DH-PFB801	中文大華5.8G WLAN無線設備配套三維支架
