【中國數字視聽網訊】杭州士蘭微電子公司近期發布一款針對音頻解碼市場應用的帶有USB，SD卡和CD接口的音頻解碼芯片SC9688UA。該SoC芯片集成了音頻解碼功能，可直接解析存儲在CD、USB盤和SD卡上的文件系統，自動識別和解碼音頻文件，并自動進行播放。另外，該芯片也支持將I2S輸入的音頻數據保存到USB盤、SD卡的文件系統中。芯片內嵌高性能MCU，對用戶開發進行了完善的支持，可廣泛應用于臺式音響系統和車載音響系統等消費音頻領域。

杭州士蘭微電子音頻解碼芯片SC9688UA

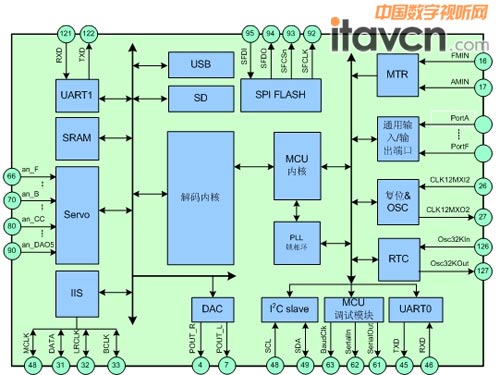

SC9688UA集成了一個MCU核，一個解碼內核和伺服控制模塊。MCU核實現主控功能，MCU可以工作在32KHz，500KHz，1MHz，2MHz， 4MHz，8MHz，12MHz，16MHz等多種頻率，內部RAM大小為256字節，可擴展內部RAM51字節，通過SPIFLASH，指令空間可擴展到8M字節。該MCU核內部集成保密存儲模塊，控制GPIO，Uart，SpiFlash，Key Board以及RTC和時鐘等模塊，MCU還可以根據寄存器掌控解碼內核的狀態，自動進行工作的開始，結束和復位等操作；該MCU核兼容MCS-51全部指令集，可以完善地支持用戶的二次開發。

解碼內核負責快速高效地對存儲在CD，U盤或SD/MMC 卡上的音頻文件進行解碼，并通過內部18位DAC進行音樂播放。伺服控制模塊支持CD-DA的直接播放，支持CDROM，CDROMXA格式的盤片。

SC9861在芯片中集成了USB2.0 Full Speed Host收發器，支持MSC規范，可播放存儲在支持USB2.0 Full Speed協議的U盤中的音樂文件；集成了SD/MMC存儲卡控制器，支持符合SD/MMC協議的存儲卡，容量范圍為32MB ~ 32GB，能夠全面兼容目前主流的U Disk (包括普通U盤，移動硬盤等)、SD/MMC等多種存儲介質。

此外，芯片支持MTR計數，包含IIS接口和四路6位ADC，可以支持按鍵，支持MCU喚醒功能；內置保密存儲單元，支持對SPIFLASH 里的程序進行保密；集成RTC，單獨供電，帶萬年歷功能，帶128字節保護RAM，可在主電路斷電情況下保存信息。
