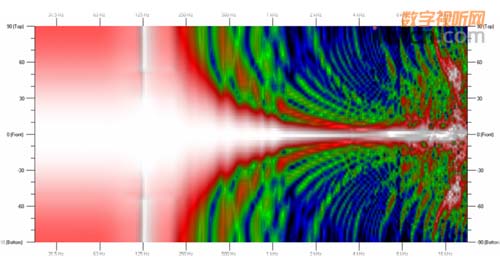

圖片5.1

一只Entasys全頻音箱在50米處陣列特性圖像

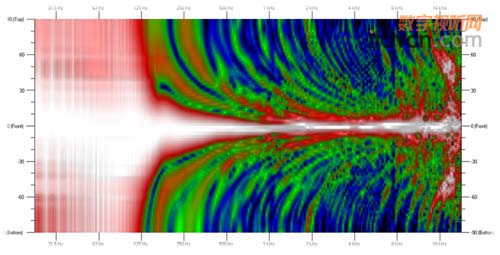

圖片5.2

一只Entasys全頻音箱疊加兩只Entasys低頻音箱在50米處的陣列特性圖像

下面讓我們一起看兩個Entasys柱體音箱的設計實例。
        實例一：圖片6是一個低天花板的小型會議室。平時用于會議，演講，視頻播放，和小型的演出。它的講臺（或稱它為舞臺）在房間的中間，靠著后墻。墻高2.4米。 在經過一些房間聲學處理后，房間的中頻率混響時間在0.5到0.9秒之間。房間的聲音系統主要用于語音擴聲和音樂回放。 天花板的高度和聽音區的范圍決定了使用柱體音箱來建造主聲音系統是最好的選擇。由于房間的混響時間相對較短，所以不需要疊加Entasys 低頻音箱。在房間兩側墻面各安裝一只Entasys全頻率音箱。它的120度的橫向覆蓋范圍使每一排座位都得到了一個平均的直達聲覆蓋。在Entasys全頻音箱下的兩只Community VLF208狹槽負載式超低音箱為音樂回放提供出色的低頻。 圖片7 顯示了一只Entasys全頻音箱1000Hz到4000Hz的縱向覆蓋圖像。圖片8顯示了Entasys系統500Hz到2000Hz的平面覆蓋圖像（圖片中所顯示的直達聲壓級，為客戶要求的實際人耳聽音設計標準，并非系統最大輸出聲壓級）。在圖片中我們可以看到，在90%的聽音區域中，直達聲覆蓋率變化不超過+-1.5dB。 在完成系統安裝和調試后，實地測量結果為：聽音區域?qū)掝l率最大聲壓級穩定在101-105dB之間. 2000Hz的STI是0.68 。

圖片6

低天花板的小型會議室

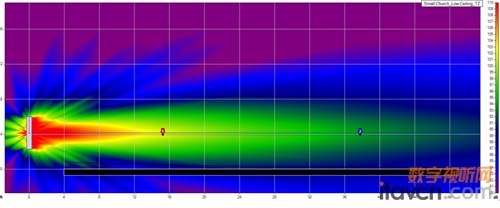

一只Entasys全頻音箱1000Hz到4000Hz的縱向覆蓋圖像

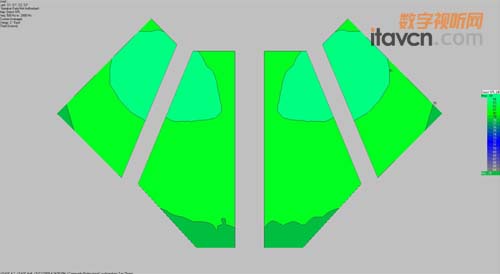

Entasys系統500Hz到2000Hz的平面覆蓋圖像

實例二：圖片9是一個帶樓廳的拱頂式建筑
        拱形天頂，中頻混響時間大約是2秒鐘，500Hz以下的混響時間長達3.5-4秒。聲音系統用于語音擴大和音樂回放。因為樓廳聽音區需要得到和一樓聽音區近似的聲音效果，所以設計一個復合覆蓋面音箱系統是首先需要考慮的。 由于房間混響時間長，疊加一只低頻音箱，用于增加柱體陣列長度，以加強200Hz以下的低頻控制，減少低音的泄漏與反射，同時創建一個復合的覆蓋面。基于以上實際情況，在舞臺的兩側安裝五只Entasys 音箱，用他們來覆蓋樓廳聽音區和一樓聽音區，將會得到一個平均的聲壓級覆蓋，和理想的SIT。音箱從上到下的排列為：上彎曲全頻音箱-垂直全頻音箱-低頻音箱-垂直全頻音箱-下彎曲全頻音箱。在Entasys全頻音箱下方的兩只Community VLF212狹槽負載式超低音箱為音樂回放提供出色的低頻。圖片10 是Entasys 柱體陣列1000Hz到4000Hz的 縱向覆蓋圖像，從圖片中我們可以看到兩個分離的覆蓋范圍。圖片11是Entasys 系統 500Hz到2000Hz的平面覆蓋圖像。在完成系統安裝調試后，實地測量結果為：一樓前排聽音區寬頻最大聲壓級為107dB SPL, 后排聽音區寬頻最大聲壓級為102dB SPL. 樓廳聽音區寬頻最大聲壓級為101-102 dB SPL. 2000Hz STI 為0.52。

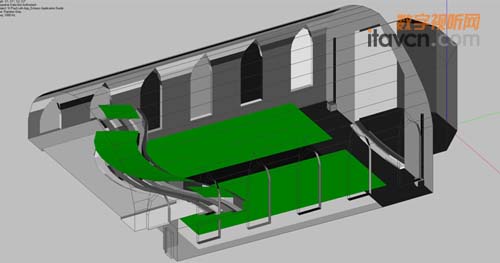

帶樓廳的拱頂式建筑

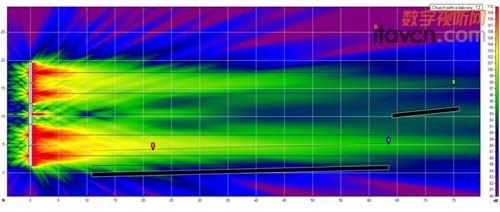

 Entasys 柱體陣列1000Hz到4000Hz的 縱向覆蓋圖像

Entasys 系統 500Hz到2000Hz的平面覆蓋圖像

        兩個應用實例是遠遠不能把柱體音箱的應用優勢完全表現出來的。但是, 我希望通過這一次的討論，使大家對柱體音箱有一次較為全面的認識。在設計以柱體音箱為主的聲音系統時，更好的發揮它們的優勢， 去解決復雜聲學環境帶給擴聲系統的一系列問題。如果你對Community Entasys柱體音箱的設計和應用有更多的興趣。 請到Community音響公司的官方網站下載Entasys的說明書，和Enytasys設計應用指導。它們的網址如下：

Entasys說明書
http://www.communitypro.com/files/literature/manuals/ENTASYS_MAN.pdf

Entasys設計應用指導
http://www.communitypro.com/files/literature/guides/ENTASYS_AP_GUIDE.pdf
