軟件操作
2009年06月11日 16:05 july

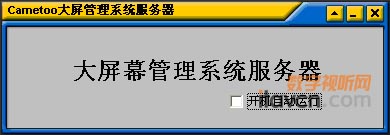

 1. 請先在處理器上運行MSPserver.exe服務端，如圖一。你可將服務端設為開機自動運行。


圖一

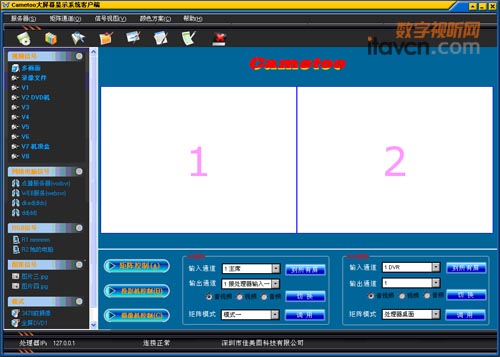

2. 可在局域網的任一臺電腦上運行客戶端MSPclient.exe，結果如圖二。

3. 運行客戶端時會要求輸入密碼，初始密碼為空，登錄界面如圖三。

4. 圖二中，右上角的方格代表投影墻，每一個編號的方格代表一臺投影機；左邊為信號列表，右下方為設備控制面板。
5. 打開信號及顯示窗口的放大縮小，只要用鼠標把左邊樹形信號節點拖到模擬屏（方格）上，就會在拼墻上相應位置以窗口顯示，并在模擬屏上生成對應的模擬窗口，用鼠標移動、放大、縮小模擬窗口，就可改變拼墻上實際窗口的大小和位置。把鼠標移到模擬窗口邊沿，鼠標變為雙箭頭，按下拖動即可改變大小，鼠標位置在模擬窗口里面時，形狀為十字，按下拖動即可改變位置。

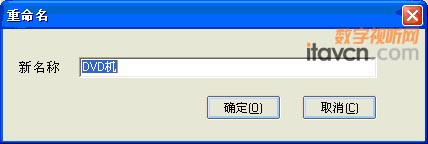

6. 對各路信號進行命名，以方便記憶，在相應信號節點上用右鍵菜單，如圖四、圖五。

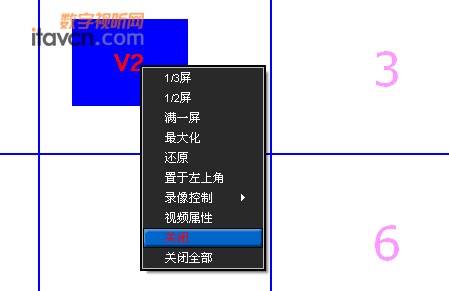

7. 模擬窗口的右鍵菜單如圖六。可迅速改變窗口的大小和位置，視頻屬性可調節亮度、對比度等。關閉窗口等操作。

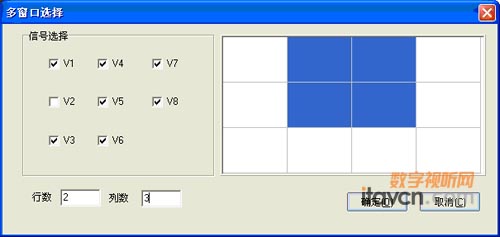

8. 視頻多畫面，選定一些視頻信號，在選定的屏幕上，一次性以指定的排列方式打開。使用非常方便，該功能很實用，在大部分工程中，得到了用戶的贊賞，操作如：把“多畫面”節點拖到方格中，彈出圖七對話框，并進行如該圖的設置，那么就可一次性在屏2、3、6、7上用窗口以2行3列的排列方式，打開視頻1、3、6、7、8、9，結果如圖八。

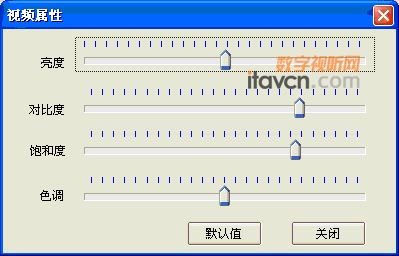

9. 視頻可分別調節亮度、對比度等屬性，請使用如圖六的右鍵菜單，對話框如圖九。

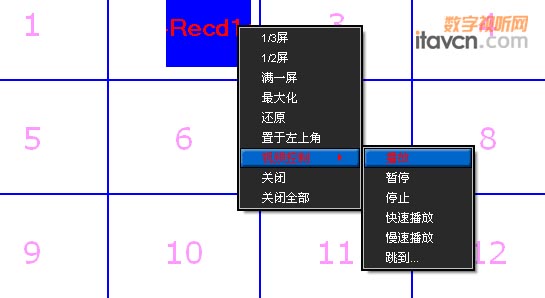

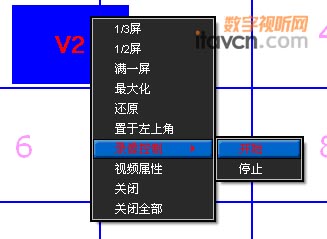

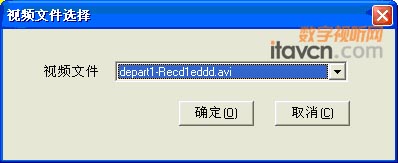

10. 錄像文件，本系統對視頻除了實現拼接顯示外，還支持視頻文件錄制，在相應視頻模擬窗口上使用如圖十的菜單即可。要播放錄像文件時，請先停止相應文件的錄制，將“錄像文件”節點拖放到拼墻模擬方格上，就會彈出如圖十一的對話框，選擇相應的文件后確定即可。在相應模擬窗口上用右鍵菜單即可對播放進行控制，如圖十二。

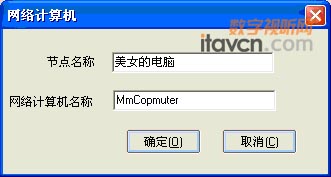

11. 網絡電腦信號，通過網絡虛擬屏幕功能(軟件采集)，可把局域網中任一臺電腦的畫面以窗口的方式顯示在拼墻上，可同時顯示多臺，窗口可任意放大、縮小、全屏漫游、跨屏、疊加。可在控制中心軟件上添加多個網絡計算機節點，如圖十三、圖十四。添加后先在被抓的電腦上運行” 網絡抓屏服務端”的RComputer.exe，再把相應圖標拖到方格上即可。

12. RGB（電腦信號）輸入，可同時輸入多路RGB信號，通過硬件實時采集，將其它電腦的畫面以窗口方式在拼墻上實現拼接顯示，窗口可任意放大、縮小、全屏漫游、跨屏、疊加。
13. 圖形信號，如圖十五，對應服務端的文件夾“將播放圖片文件”里的圖片文件，請將要播放的文件復制到此文件夾里，以后只要把圖標拖到方格上，就可在投影墻上顯示相應的圖片，支持jpg、jpeg、bmp等多種格式，圖片可自動切換，窗口可任意放大、縮小、全屏漫游、跨屏、疊加。

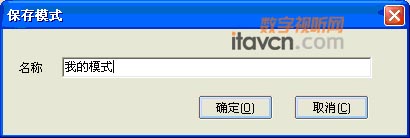

14. 保存模式，如圖十六、圖十七，可把當前拼墻上的窗口布局保存起來，保存后就會在模式列表中增加相應的節點，以后只要把該節點拖放到方格（模擬墻）上，就可還原當前布局。從而簡化了操作，提高了效率。并可保存任意多組。

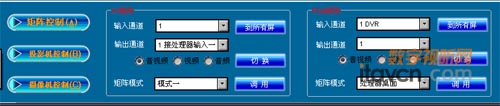

15. AV、RGB矩陣控制，如圖十八，可支持各種品牌的矩陣，可分別對音頻、視頻進行切換，或音視頻同時切換。可給每路輸入、輸出通道進行命名，以方便記憶。“到所有屏”功能，可把某路輸入輸出到每個屏上，讓每個屏都顯示相同的信號；“矩陣模式”功能，可對AV、RGB矩陣分別定義5組矩陣模式，比如可定義模式一為：輸入8到輸出1，輸入7到輸出2，輸入16到輸出3，輸入1到輸出5，那么以后只要調用該模式，這些通道就會一次性全部進行切換。非常方便。通訊協議設置請參考系統設置部分。

16. 可對拼墻（投影機）進行控制，如圖十九，開、關機，信號切換。通訊協議設置請參考系統設置部分。

17. 攝像機控制，如圖二十，請先在攝像機下拉列表中選擇要操作的攝像機。通訊協議設置請參考系統設置部分。

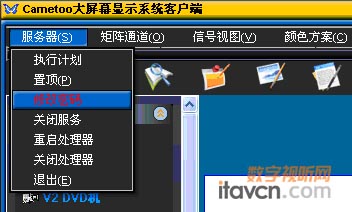

18. 可通過控制中心，遠程關閉、重啟拼接處理器，如圖二十一。

19. 置頂功能，請參考圖二十一，可使軟件窗口永遠處于最頂端，從而不會被其它窗口覆蓋。
20. 可自定義顏色方案，如圖二十二。


21. 可以用三種視圖顯示信號列表，如圖二十三。

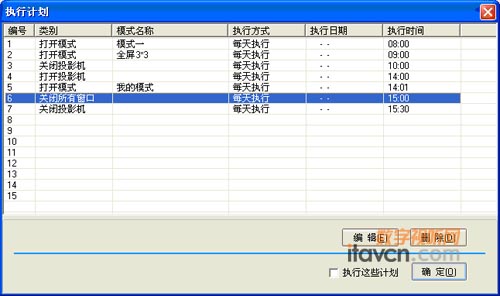

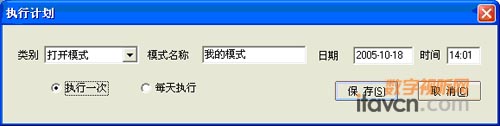

22. “執行計劃”功能，如圖二十四、圖二十五，使您方便設置處理器進行一些定時自動操作。每條執行計劃，可指定為在某天的某個時間執行（一次），也可指定為在每天的某個時間執行（多次）。比如，您希望，每天，08:00自動打開模式“模式一”，09：00自動打開模式“全屏3*3”，10：00自動關閉投影機，到14:00再自動打開投影機，并在14:01打開模式“我的模式”，到15:00，關閉所有窗口，到15:30自動關閉投影機。那么只要您如圖二十四，進行設置，就可實現。或許您會說，希望以全屏方式自動打開第一路視頻，這很容易，只要設置好，保存為模式，自動打開模式就可以了。

23. 可和快思聰、AMX等中控系統進行通訊。中控系統可打開拼接處理器的模式，可通過拼接處理器，控制AV、RGB矩陣，控制投影機。請將中控主機的串口連接到處理器的COM1，波特率為9600，無奇偶校驗，停止位1，通訊協議如下：
1) 打開模式：mod+模式名，如要打開名為“我的模式”的模式，代碼為mod我的模式。
2) 關閉處理器：mspshutdown
3) 重啟處理器：msprestart
